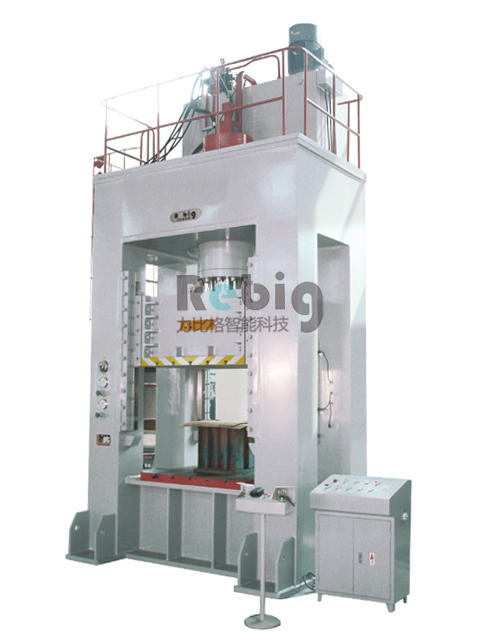

? 本機主要適用于塑膠制品、玻璃纖維、金屬薄板的拉伸、彎曲、翻邊、成型等工藝，可一次完成沖裁和拉伸（或翻邊）的復合工藝。
? 設備工作條件：設備工作區域溫度：5~45℃
供電電壓為：380V三相四線制，電壓波動范圍：380V±10%，50HZ。
液壓系統使用介質：YB—N46#抗磨液壓油。
機器主要結構形式：
? 本機為三梁四柱四螺母結構。
? 主缸為上下缸結構。
? 液壓系統在主機右側地面上。
壓機操作方式和工藝動作：
? 壓機設調整、雙手動單次循環操作方式，通過轉換開關切換。
調整：按壓相應按鈕產生相應動作，手松動作停。此動作無滑塊快速下行。
雙手動單次循環：按壓雙手下行按鈕，壓機連續完成一個單次循環過程。雙手動單次循環通過選擇開關切換可完成具體動作如下：
? 壓機能完成下列工藝動作：
“沖裁”： 按壓雙手下行按鈕，滑塊快下→滑塊慢降壓制→滑塊回程→滑塊回程停止→頂缸頂出→取料延時→頂缸退回。
“拉伸”： 按壓雙手下行按鈕，滑塊快下→滑塊慢降壓制→滑塊回程→滑塊回程停止→頂缸頂出。
其他工藝動作可按用戶要求編制。
設備安全保護措施：
? 急停按鈕：數量1個，位于移動按鈕站1個。
? 液壓系統帶液壓支承保險回路和超載保護裝置。
? 安全壓力：液壓系統設有安全閥，當油壓超過設定值時自動溢流。
? 易損密封備件（免費隨機提供）：管路常用的進口0形密封圈和組合墊圈。
? 雙手按鈕（間距大于300mm）。
? 安全光幕和安全防護門可以選裝。
技術參數：
項目Item | 單位unit | 63T | 100T | 160T | 200T | 315T | 400T | 500T | 630T | 800T | |
公稱力Nominal force | KN | 630 | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 | 6300 | 8000 | |
頂出力Ejecting force | KN | 100 | 200 | 250 | 400 | 630 | 630 | 1000 | 1250 | 1800 | |
液體最大工作壓力Maximum fluid operating pressure | Mpa | 24.3 | 25.8 | 25.5 | 24.4 | 24.6 | 24.7 | 25 | 25 | 24.4 | |
滑塊最大行程Maximum slide stroke | mm | 500 | 500 | 500 | 700 | 800 | 800 | 900 | 900 | 1000 | |
最大開口高度Maximum opening height | mm | 700 | 900 | 900 | 1120 | 1250 | 1400 | 1500 | 1500 | 1800 | |
頂出缸行程Ejecting cylinder stroke | mm | 160 | 200 | 200 | 250 | 300 | 300 | 300 | 400 | 400 | |
| mm/s | 120 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
滑塊速度 | 快下Quick descending |
| 8—15 | 8—15 | 8—15 | 8—15 | 8—15 | 8—15 | 10 | 12 | 5—12 |
Slide speed | 壓制Pressing |
| 600 | 60 | 70 | 70 | 70 | 70 | 80 | 65 | 80 |
工作臺Operating table | 回程Return stroke | mm | 780 | 1800 | 1000 | 1200 | 1500 | 1560 | 4100 | 4390 | 4300 |
有效尺寸Effective size | 左右Left/Right |
| 500 | 1020 | 800 | 900 | 1200 | 1200 | 2420 | 2520 | 2500 |
主電機功率Main motor power | 前后Forward/Backward | kW | 5.5 | 5.5 | 11 | 12 | 15 | 22 | 37 | 55 | 75 |
