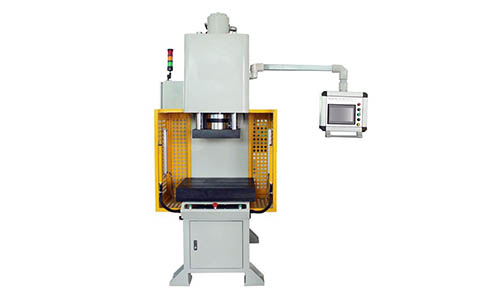

活塞和氣缸之間存在相對運動，也需要兩個液壓缸腔之間的漏油。根據液壓缸的工作壓力和功能選擇Yx型密封圈進行密封。根據公稱直徑選擇。凹槽公差選擇為H9或H9。伺服液壓機上的液壓缸通常通過活塞桿的端部與其驅動機構連接?；钊麠U的常用端部結構大多是法蘭結構。另外，伺服液壓機上的活塞桿導向套安裝在液壓缸的桿側蓋上，以引導活塞桿，并將帶有桿腔的蜜蜂封閉，確保缸體有桿腔。防塵環安裝在外側，以防止活塞桿后退和損壞密封裝置時雜質，灰塵和水被帶到密封裝置。通常根據活塞桿直徑，導套形式，導套材料的承載能力和可能遇到的側向載荷來考慮導向套的尺寸分配和導向套的支撐長度。由于間隙，短導套會增加氣缸的初始偏轉，這將影響液壓缸的工作性能和穩定性。因此，在設計中需要保證引導長度。
液壓缸液壓機裝配套長度為153 mm，端蓋總厚度為63 mm，防塵圈槽寬為16 mm。導向面的總長度為153 + 63-16 = 200 mm> 180 mm，符合要求。 H7 / g6用于使導套的外圓與端蓋的內孔相匹配。導套的內徑通常為H8 / f9(或H9 / f9)，其表面粗糙度為0.63-1.25。外孔和內孔的同軸度不大于0.03mm，圓度和圓柱度的公差小于直徑公差的一半，內孔中的環形油槽應淺而寬，以確保良好的潤滑?；钊麠U密封防塵工作臺8-57活塞桿常用密封防塵結構，選用J型防塵圈?；钊谝簤旱淖饔孟卵刂鴼飧浊昂蠡瑒?dòng)，因此應與氣缸正確匹配，即不要太緊，也不要太大間隙。在設計活塞時，主要任務是確定活塞的結構，然后確定活塞與活塞桿之間的連接，活塞材料，活塞尺寸和加工公差?；钊Y(jié)構：活塞結構分為整體活塞和復合活塞，根據密封裝置選擇活塞結構，活塞和活塞桿密封圈使用，系統液壓缸可采用Yx密封圈。因此，活塞結構可以選擇組合活塞。
